廣州東邦建筑幕墻工程有限公司
聯(lián)系人：周先生
電話：13660169915 ?020-29015596
郵箱：1208075648@qq.com
總部地址：廣州市番禺區(qū)大石鎮(zhèn)山西村元塘路20號

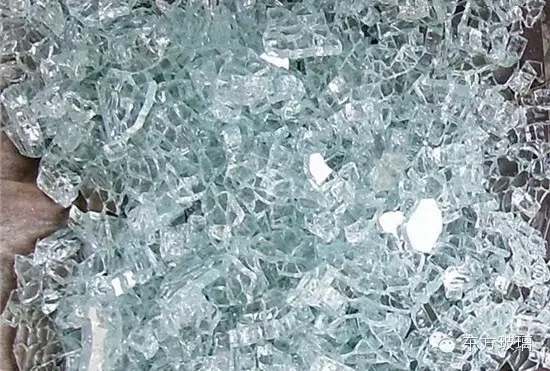

鋼化玻璃在沒有機械外力作用下的爆裂，稱之為自爆
鋼化玻璃內(nèi)部的硫化鎳膨脹是導(dǎo)致鋼化玻璃自爆的主要原因，這種物質(zhì)主要由玻璃原材料中的雜質(zhì)帶入。有一些硫化鎳微粒經(jīng)過一段時間它的晶體結(jié)構(gòu)從α狀態(tài)轉(zhuǎn)變到β狀態(tài)，在這個轉(zhuǎn)變過程中，硫化鎳微粒的體積產(chǎn)生較大程度的膨脹。這個體積膨脹過程引發(fā)鋼化玻璃強大的內(nèi)應(yīng)力，導(dǎo)致鋼化玻璃自爆。國家規(guī)定，鋼化玻璃的自爆率為3%-0.3%不等。
一、影響玻璃爆裂的還有以下幾方面因素：
1、玻璃損傷因素
玻璃表面、邊部由于搬運、安裝、維護不小心，造成炸口、表面腐蝕、崩邊等均易于破壞鋼化玻璃的應(yīng)力引發(fā)鋼化玻璃的自爆
2、安裝因素
在安裝過程中，如果安裝間隙較小或玻璃直接與框架接觸，在陽光的照射下，玻璃與框架的膨脹系數(shù)不一樣，容易使玻璃的邊部或角部產(chǎn)生擠壓力，誘發(fā)鋼化玻璃爆裂。
3、玻璃加工因素
鉆孔或切角的鋼化玻璃容易爆裂。
4、自然因素
強臺風(fēng)等風(fēng)災(zāi)導(dǎo)致抗風(fēng)壓設(shè)計失效，可造成鋼化玻璃的爆裂。
鋼化玻璃屬于法規(guī)確認的安全玻璃，廣泛應(yīng)用于對機械強度和安全性要求較高的場所，如玻璃門、建筑幕墻、立面窗、室內(nèi)隔斷、家具、靠近熱源和受冷熱沖擊較劇烈位置的隔斷。鋼化玻璃的特性決定了自爆是無法避免的，而且無法預(yù)估自爆的時間和條件，因此，為了防止因鋼化玻璃自爆帶來的危害，在玻璃加工及安裝過程中往往會采取一些措施或方法，來減少鋼化玻璃自爆帶來的損失。

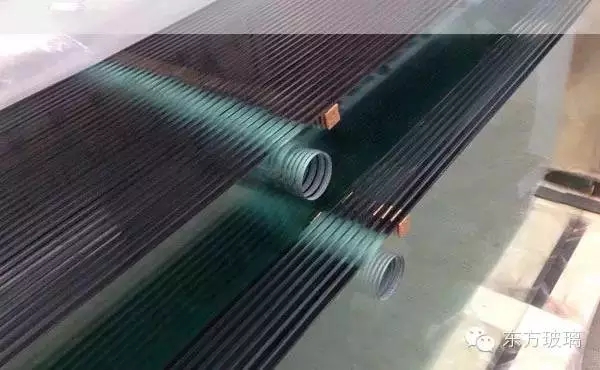

1、熱浸處理（均質(zhì)處理）：
將已鋼化的玻璃放在熱浸爐內(nèi)進行加熱、保溫和降溫處理，使鋼化玻璃內(nèi)的硫化鎳達到穩(wěn)定狀態(tài)，使玻璃內(nèi)部的應(yīng)力去游平衡，以達到降低自爆率的目的。優(yōu)點：自爆率大大降低，費用低，不改變玻璃規(guī)格和版面。不足之處：不能完全排除自爆，而且應(yīng)力會相應(yīng)降低。

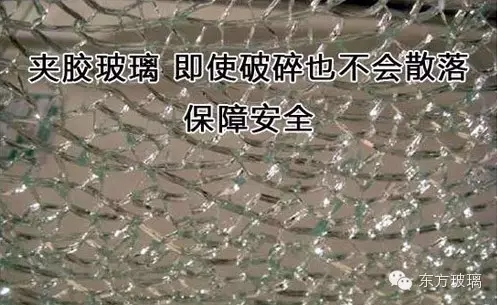

在玻璃之間夾上PVB中間膜，經(jīng)高溫高壓加工制成。PVB膜的韌性非常好，夾膠玻璃在外力作用碎裂時，能吸收大量的沖擊能量并使之迅速衰減，所以夾膠玻璃很難擊穿，保持極好的完整性。這使采用了夾膠玻璃的建筑物在受到爆炸、風(fēng)災(zāi)、地震等情況時，即使玻璃碎裂，仍能保持在門窗框架內(nèi)，保護建筑內(nèi)外的人員不受飛濺的玻璃碎片的危害，風(fēng)雨及其他外來物也難以對室內(nèi)造成破壞。不足之處是：
1）玻璃重量厚度增加建筑物承重和荷載；
2）火災(zāi)發(fā)生時不利于逃生和救援；
3）增加建筑造價

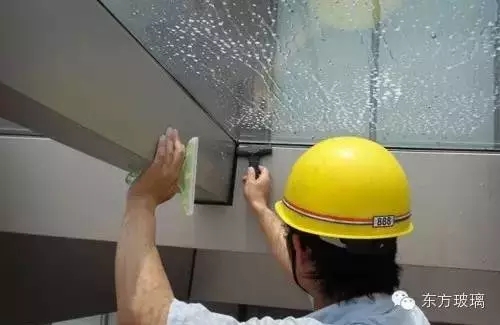

貼膜玻璃：
在玻璃上貼高性能聚酯薄膜。聚酯薄膜俗稱安全防爆膜，玻璃因各種原因碎裂時，可以粘住玻璃碎片防止飛濺，保護建筑內(nèi)外的人員不受飛濺的玻璃碎片的危害，風(fēng)雨及其他外來物也難以對室內(nèi)造成破壞。安全防爆膜可以和有機膠一起與框邊系統(tǒng)相連，組成一個玻璃薄膜保護系統(tǒng)防止墜落。優(yōu)點：加工方便，不改變玻璃規(guī)格和版面。不足之處：增加建筑造價。
圍護設(shè)計：
在人流密集處設(shè)置護欄等防止玻璃碎裂造成的損失。

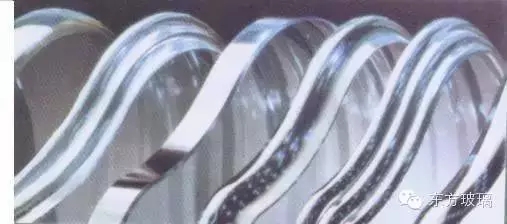

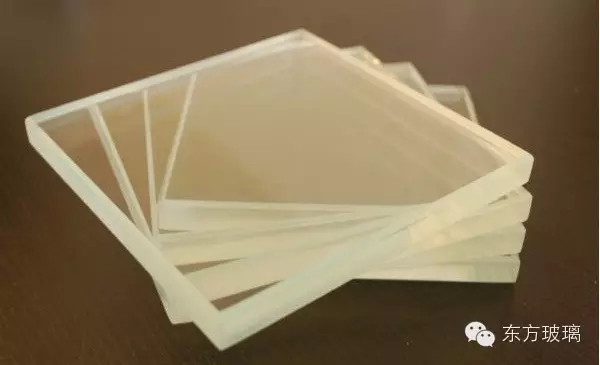

超白鋼化玻璃：
熱穩(wěn)定性好、高強度、自爆率低（趨近于0），使用安全、透光率高，通透性好、高端、技術(shù)含量高、應(yīng)用范圍廣。
